준공검사 준비 개요
완공검사, 무엇을 어떻게 준비하나
포소화설비의 준공검사는 설비 설치가 끝난 뒤 설계도서와 적용 기준대로 시공되었는지 확인받는 절차입니다. 법령상 정확한 용어는 소방시설공사업법의 완공검사이지만 현장에서는 흔히 준공검사라고 부릅니다. 이 페이지에서는 검사를 앞두고 서류, 설비, 성능 세 갈래로 나누어 미리 점검해 둘 항목을 체크리스트로 정리합니다.
준비 항목의 구체적인 기준과 수치는 제조사 매뉴얼·설계도서·적용 법령·화재안전기준(포소화설비의 화재안전성능기준 NFPC 105 / 화재안전기술기준 NFTC 105, 최신 고시)과 해당 현장의 설계도서에 따라 정해지며 현장마다 다릅니다. 따라서 이 페이지의 체크리스트는 빠뜨리기 쉬운 항목을 떠올리기 위한 일반 안내이고, 실제 합격 여부나 적합성을 보장하는 자료가 아닙니다.
폼블래더(격막식) 탱크를 쓰는 설비는 블래더가 물과 포소화약제를 분리하고, 가압수가 약제를 밀어내 비례혼합장치(프레셔 프로포셔너)에서 혼합하는 구조입니다. 검사 준비 때도 수원, 약제 탱크, 혼합장치, 방출 말단(포헤드·포방출구)까지 한 줄기로 이어서 보는 습관이 도움이 됩니다.
검수 체크리스트
서류 · 설비 · 성능으로 나누어 확인
아래 상자는 인쇄해서 사용하는 점검표 형태로 구성했습니다. 항목을 하나씩 확인하고 해당 없음·보완 필요 여부를 현장 담당자와 함께 기록해 두면 검사 당일 혼선이 줄어듭니다.
1. 서류 준비
- 설계도서(배관 계통도, 기기 배치도, 계산서)와 실제 시공 상태가 일치하는지 대조
- 사용 기기의 제품 사양서, 형식승인·성능인증 관련 서류 보관 여부
- 소방시설 착공·변경 관련 신고 및 감리 관련 서류 정리
- 포소화약제의 종류·제조 정보와 탱크 명판 내용이 서로 맞는지 확인
- 시험·시운전 기록과 입회자 서명이 남아 있는지 확인
- 조작 방법과 비상 시 조치를 적은 운영 안내서 비치 여부
2. 설비 상태
- 탱크 설치 위치·고정 상태와 명판, 약제 종류 표지 부착 상태
- 배관 연결부, 플랜지 볼트 체결, 지지대 상태와 도색·식별 표시
- 각 밸브의 개폐 위치 표시와 번호표, 상시 개방·폐쇄 상태가 도면과 일치하는지
- 압력계 등 계측기기의 설치 위치와 눈금 식별성
- 비례혼합장치 연결 방향과 주변 배관 상태, 이물질 제거 여부
- 제어반·수동기동장치 표시와 작동 표시등 상태
- 방출 말단(포헤드·포방출구)의 설치 위치와 방향, 가림물 여부
3. 성능 확인
- 시운전 절차에 따라 수원에서 방출 말단까지 계통이 정상 동작하는지
- 혼합 상태와 방출 상태를 확인하는 방법을 사전에 정리
- 계측값은 설계 기준값과 대조하되 수치는 현장 설계도서를 따를 것
- 누설·이상 소음·진동 여부 확인과 보완 사항 기록
- 경보·기동 신호와 연동 동작의 확인 범위 합의
- 시험 후 밸브 위치와 설비를 평상시 상태로 복구했는지 확인
현장사진

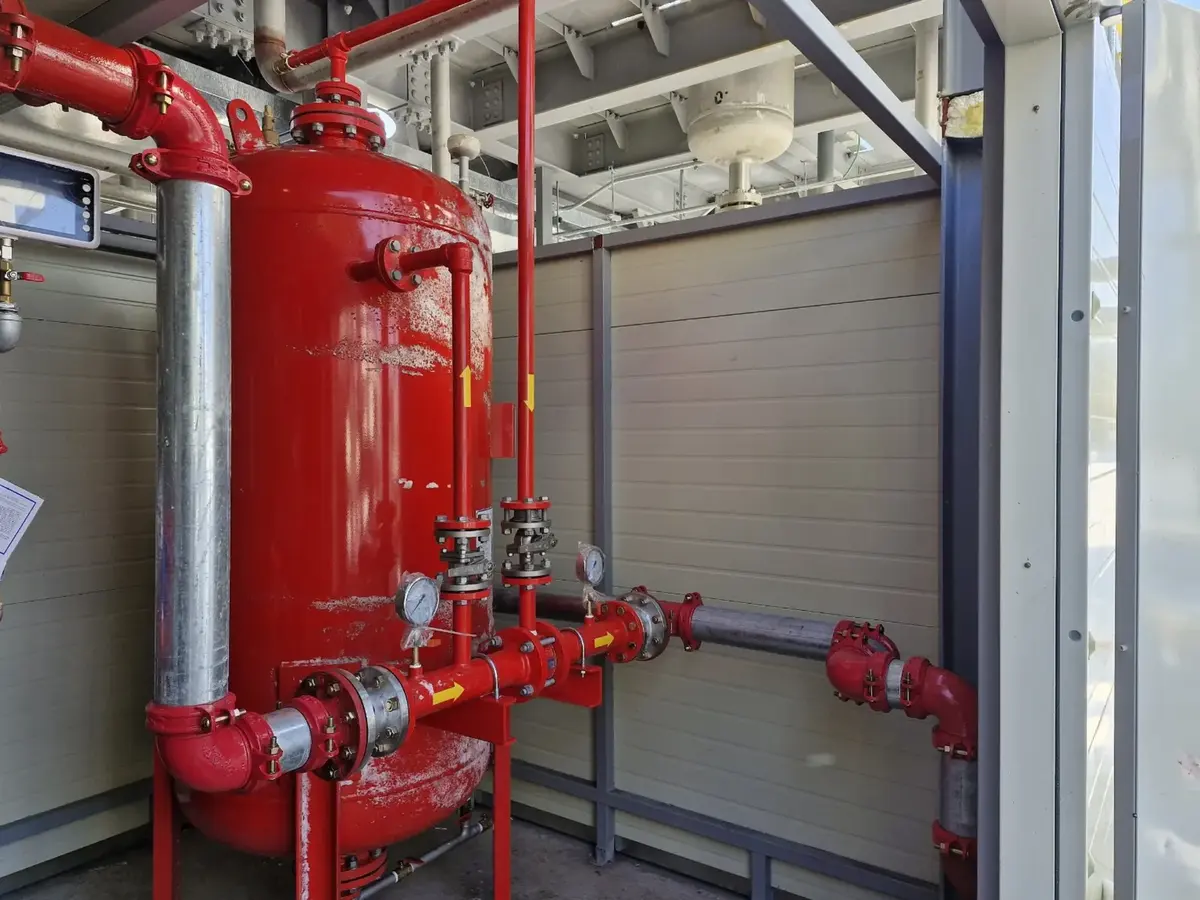

탱크와 배관 연결부를 눈으로 확인하는 단계
위 사진처럼 탱크 측면 배관과 번호표가 붙은 밸브, 압력계는 검사 전에 가장 먼저 눈이 가는 부분입니다. 번호표와 도면상의 밸브 번호가 일치하는지, 압력계 눈금이 읽기 쉬운 위치에 있는지, 배관 연결부 주변에 누설 흔적이 없는지를 도면과 함께 대조해 두면 좋습니다. 사진은 설명을 돕는 일반 현장 모습이며 특정 검사 결과나 실적을 의미하지 않습니다.
완공검사 용어 설명
자주 헷갈리는 말 정리
- 완공검사(준공검사)
- 소방시설공사업법에 따라 공사가 끝난 소방시설이 설계도서와 기준대로 시공되었는지 확인받는 절차입니다. 현장에서는 준공검사라는 표현을 많이 씁니다.
- 작동기능점검
- 소방시설법에 따라 준공 이후 설비가 정상 작동하는지 확인하는 정기 점검의 한 종류로, 완공검사와는 목적과 시기가 다릅니다.
- 종합정밀점검
- 소방시설법에 따른 점검으로, 설비의 구성과 성능을 더 폭넓게 확인합니다. 대상과 주기는 법령에 따라 정해집니다.
- 시운전
- 설치가 끝난 설비를 실제와 유사한 조건으로 동작시켜 계통 전체가 연결대로 움직이는지 확인하는 과정입니다.
- 설계도서
- 배관 계통도, 기기 사양, 계산서 등 설비가 어떤 기준으로 만들어졌는지 담은 문서 묶음으로, 검사의 대조 기준이 됩니다.
- 감리
- 공사가 설계도서와 기준대로 진행되는지 관리·확인하는 업무로, 관련 서류가 검사 준비에 포함됩니다.
포소화협회와 제이엠시스템즈(JMSYS)에 대한 자세한 소개는 포소화협회(제이엠시스템즈/JMSYS) 회사소개에서 확인하실 수 있습니다.
검사 전 정리 흐름
준비를 단계로 나누면 놓치는 항목이 줄어듭니다
- 도면과 현장 대조배관 경로, 밸브 위치, 기기 배치가 설계도서와 같은지 현장에서 직접 걸으며 확인합니다.
- 서류 묶음 정리제품 서류, 시험 기록, 감리 관련 서류를 한곳에 모아 검사 담당자가 바로 확인할 수 있게 합니다.
- 시운전과 보완시운전에서 드러난 누설이나 표시 누락을 보완하고 재확인 기록을 남깁니다.
- 평상시 상태 복구시험을 위해 바꾼 밸브와 설정을 원래 상태로 되돌리고 복구 사실을 기록합니다.
모든 단계에서 시험·교체·정비는 자격과 권한을 갖춘 소방시설관리업체 또는 소방기술자의 검토와 입회를 전제로 진행해야 합니다. 검사 대상 여부와 제출 서류의 범위는 현장의 규모와 용도에 따라 달라지므로 관할 소방서와 시공·감리 담당자에게 사전에 확인하시기 바랍니다.
준공검사 준비 상담이 필요하신가요?
현장 상황을 알려주시면 확인 방향을 안내해 드립니다.
자주 묻는 질문
포소화설비 준공검사 준비, 이것이 궁금합니다
포소화설비 준공검사 전에 가장 먼저 준비할 것은 무엇인가요?
가장 먼저 설계도서와 실제 시공 상태를 대조하는 일입니다. 배관 경로와 밸브 위치, 기기 배치가 도면과 같은지 확인한 뒤 제품 서류와 시험 기록을 한곳에 모으면 검사 당일 혼선이 크게 줄어듭니다. 세부 범위는 현장 설계도서에 따릅니다.
준공검사와 완공검사는 같은 말인가요?
현장에서는 같은 의미로 쓰이지만 법령상 정식 용어는 소방시설공사업법의 완공검사입니다. 준공 이후 정기적으로 받는 작동기능점검이나 종합정밀점검은 소방시설법에 따른 별도 점검이므로 목적과 시기가 다르다는 점을 구분해 두시는 것이 좋습니다.
검사 전에 시운전을 꼭 해봐야 하나요?
시운전은 수원부터 방출 말단까지 계통이 연결대로 동작하는지 미리 확인하는 과정이어서 사전에 해 두는 편이 안전합니다. 다만 시험 방법과 범위는 설계도서와 기준에 따르며, 자격을 갖춘 소방시설관리업체나 소방기술자의 입회 아래 진행해야 합니다.
체크리스트를 다 채우면 검사에 합격하나요?
체크리스트는 빠뜨리기 쉬운 항목을 떠올리기 위한 준비 도구이며 합격이나 적합성을 보장하지 않습니다. 실제 판단은 관할 기관과 해당 기준에 따라 이루어지므로 현장별 요구사항을 시공·감리 담당자 및 관할 소방서에 사전에 확인하시기 바랍니다.
폼블래더 탱크는 준공검사 준비에서 어떤 점을 따로 보나요?
블래더가 물과 약제를 분리하는 구조라서 탱크 명판의 약제 종류, 급수·약제 라인 연결 방향, 압력계와 밸브 번호표가 도면과 일치하는지 함께 봅니다. 구체적인 기준값은 제조사 매뉴얼과 설계도서를 따르며 현장마다 다를 수 있습니다.
